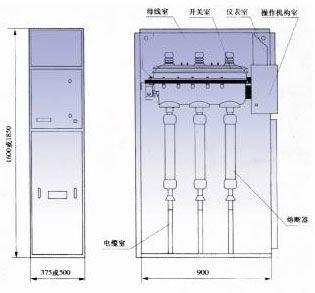

XGN 2 -10 箱型固定式金屬封閉開關設備

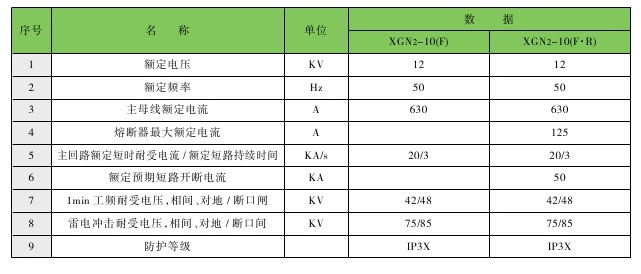

 XGN 2 -10 箱型固定式金屬封閉開關設備技術參數

聯鎖

■開關設備以下聯鎖：

■接地開關合閘后，負荷開關不能合閘。

■負荷開關合閘后，接地開關不能工作。

■只有當負荷開關分閘，接地開關合閘時，才允許打開柜子前門，其它情況下門均處于是聯鎖狀。

■ 前門打開后，負荷開關不能合閘。

■ 當開關設備作為聯絡柜或電纜進線使用時，門與進線電纜之間實行強制閉鎖。

操作

對于配負荷開關的設備，用專用操作手柄在開關設備正面操作，操作機構的正面有上、下兩操作孔，上即為接地開關操作孔，下即為負荷開關操作孔。操作時，手柄向順時針?lè)较蛐�轉為開關合閘方向，逆時針?lè)较蛐�轉為開關分閘方向。也可加裝電動分、合閘裝置，進行遙控操作。（注意：有時負荷開關不帶接地開關，接地開關操作孔被當作柜門解鎖之用）。

對于配組合電器的開關設備，除負荷開關分閘操作用手動分閘鈕外，其它與上述操作順序一樣。組合電器柜另設的下接地開關，通過連桿與上接地開關同分同合。在合閘時釋放下熔斷器座上的殘余小電流，以提高更換熔斷器時的安全性。

---
